常見熱處理缺陷

過 熱  在金相組織中出現晶粒粗大，碳化物的數量、形狀和分布發生變化，表現為碳化物數量逐漸減少，碳化物的形狀依過熱程度的不同而出現粘連、托尾、從等軸狀過渡到角狀，沿晶界呈不連續網狀或網狀（圖1）。

過 燒  在金相組織中晶界上出現萊氏體共晶組織，并呈塊狀或半網狀分布（圖2），還有可能出現黑色組織。

淬火變形  熱處理淬火變形可分為三種：尺寸改變、形狀改變和扭曲。主要原因為淬火過程熱應力和組織應力疊加的結果

淬火開裂  淬火裂紋的形成，主要發生在淬火冷卻過程。這一過程工件的應力，隨溫度降低而增大，而且塑性也隨之下降，一直到形成馬氏體，塑性則幾乎等于零。所以淬火開裂現象是由于脆性相馬氏體的形成而引起的。

硬度不良  高速鋼工具經過淬火回火后，如果硬度低于標準要求規定，稱之為硬度不足。同時還應考慮硬度過高帶來韌性降低問題。

回火不充分  回火過程中由于回火溫度低、回火保溫時間或回火次數不足引起的組織缺陷。回火不充分易引起諸多熱處理缺陷的產生，應予以重視。

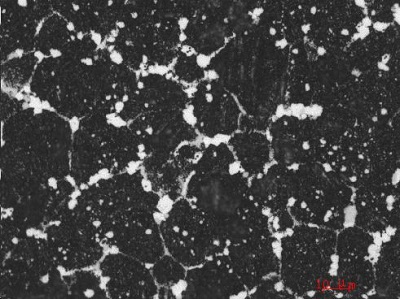

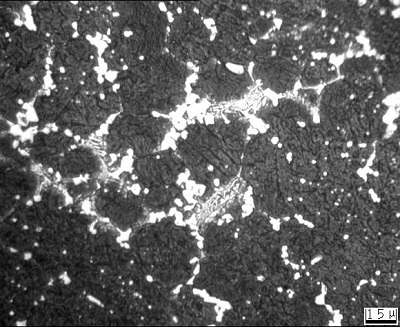

圖1 過熱組織（5級，500X ）		圖2 過燒組織（500X）
